Oberes Profil | Unteres Profil | Lamelle | Seitenführung | Gitter | Textilband | |||
---|---|---|---|---|---|---|---|---|
Führungsschiene | Litze | |||||||
Handelsbezeichnungnázev |
P 001/1 | P 001/2 | P 012/2 |
P 038 |
siehe Technisches Handbuch | P 036 |
P 029/2 | P 531, P531/1 |
Abmessung (mm) | 56 × 58 | 58 × 60 | 67 × 13 | 0,42 × 83 | siehe Technisches Handbuch | Ø 3,2 | 60 × 9,5 | 6 × 0,28 |
Material | Fe | Al | Al | Al | siehe Technisches Handbuch | Fe / PVC | PES | PES |
Querschnitt | ||||||||
Farbe | Standard: verzinktes Blech natural (Al profil) Sonstige RAL gespritzt, DECORAL* |
Standard: elox. Aluminium Sonstige RAL im Spritzfarbe, DECORAL* |
gemäß aktuellem Muster-katalog ISOTRA a.s. |
Grundausführung – elox Sonstige RAL gespritzt, DECORAL* |
grau schwarz |
grau schwarz |
grau schwarz |
*maximale Breite 4000 mm

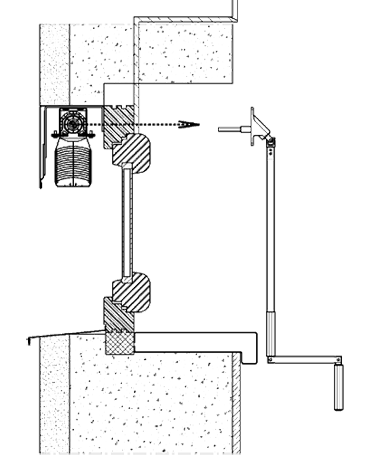

Diese drei Typen der Montage können in zwei Varianten erfolgen: Verkleidungsbox sichtbar / Verkleidungsbox kaschiert im Wärmedämmsystem oder in der Fassade.
Mit der Montage in den Sturz ist bereits in der Phase der Projektierung des Einfamilienhauses zu rechnen.
Die Windbeständigkeitsprüfungen erfolgten im Zentrum für Bauengineering AG (Centrum stavebního inženýrství, a.s.) in Zlín gemäß ČSN EN 13659.
Grundlegende Charakteristiken | Eigenschaft | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Windbeständigkeit | Breite der Bauöff nung L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | |||||||
Norm EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
Windbeständigkeitsklasse | 3 | 6 | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
Max. Wind Geschwindigkeit vmax (km/h) | 49 | 38 | 28 | 19 | 11 | 5 | 1 | ||||||||
Max. effektive Höhe des Flügels | Hmax = 2500 mm | ||||||||||||||
Breite der Bauöff nung L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | 4 500 < L <= 4 800 | 4 800 < L <= 5 000 | 5 000 < L <= 6 000 | ||||||||
Windbeständigkeitsklasse | 2 | 5 | 1 | 4 | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | 0 | 0 | |
Max. Wind Geschwindigkeit vmax (km/h) | 38 | 28 | 19 | 11 | 5 | 1 | 0 | ||||||||
Max. effektive Höhe des Flügels | Hmax = 4000 mm | ||||||||||||||
Der zusatzliche thermische Widerstand ΔR | 0,08 (m2.K/W) | ||||||||||||||
Gesamtdurchlassigkeit Sonnenenergie gtot | 0,032 - 0,094 (laut der gewählten Lamellen Farbe)* |
Grundlegende Charakteristiken | Eigenschaft | ||||||||
---|---|---|---|---|---|---|---|---|---|
Windbeständigkeit | Breite der Bauöff nung L (mm) | L <= 2 000 | 2 000 < L <= 3 000 | 3 000 < L <= 4 000 | 4 000 < L <= 4 500 | ||||
Norm EN/Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | 13659 | Beaufort | |
Windbeständigkeitsklasse | 4 | 7 | 3 | 6 | 2 | 5 | 1 | 4 | |
Max. Wind Geschwindigkeit vmax (km/h) | 61 | 49 | 38 | 28 | |||||
Max. effektive Höhe des Flügels | Hmax = 4000 mm | ||||||||
Breite der Bauöff nung L (mm) | 4 500 < L <= 5 000 | 5 000 < L <= 5 500 | 5 500 < L <= 5 800 | 5 800 < L <= 6 000 | |||||
Windbeständigkeitsklasse | 0 | 3 | 0 | 2 | 0 | 1 | 0 | 0 | |
Max. Wind Geschwindigkeit vmax (km/h) | 19 | 11 | 5 | 1 | |||||
Max. effektive Höhe des Flügels | Hmax = 4000 mm | ||||||||
Der zusatzliche thermische Widerstand ΔR | 0,08 (m2.K/W) | ||||||||
Gesamtdurchlassigkeit Sonnenenergie gtot | 0,032 - 0,094 (laut der gewählten Lamellen Farbe)* |
